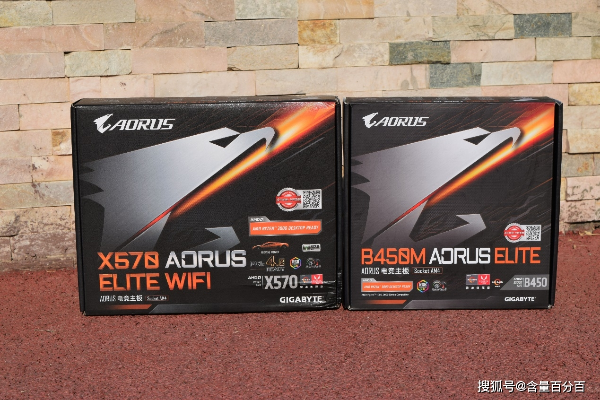

满心欢喜的将主板全部升级到了双PCIe 4.0 M.2 NVMe SSD插槽以及自带USB 3.2 GEN2 type-C接口的技嘉X570 AORUS ELITE WIFI版，结果测试某款PSSD的时候发现要求的硬件配置不达标，原因就是主板自带的USB 3.2 GEN2 type-C接口的最大数据传输性能是10Gbps，而实际需要的硬件规格是USB3.2 GEN2 2*2即20Gbps，仔细衡量了一下决定对硬件部分进行升级，更换主板肯定不现实，又不是矿里有家，相比之下搭配扩展卡一类的配件进行升级会更为合适。

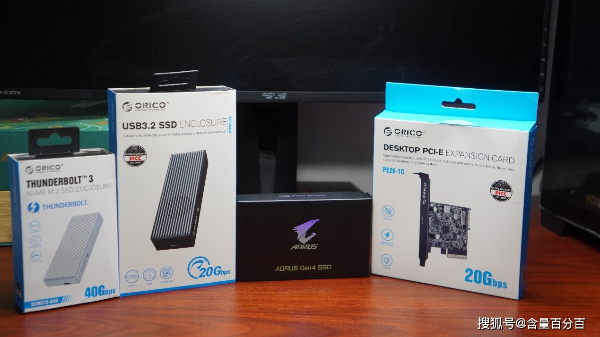

虽然自己有雷电3接口的硬盘盒，但是这块技嘉X570 AORUS ELITE WIFI版并不带雷电3接口，也就不能直接搭配使用。这个USB3.2 GEN2 2*2 20Gbp规格的PCI-e转接卡在马云家已经可以搜到很多，价格上都在300元左右，目前数量最多的就是这款ORICO，转接卡有了，另外两个搭配进行测试的配件就是读写性能更高的m.2 NVMe SSD和对应20Gbps规格的硬盘盒。硬盘盒图省事儿就是直接弄的ORICO USB3.2 GEN2 2*2硬盘盒，至于SSD就是用来给自己笔记本进行扩容的技嘉AORUS Gen4 SSD。

下面简单对这个三个核心配件进行简单开箱。

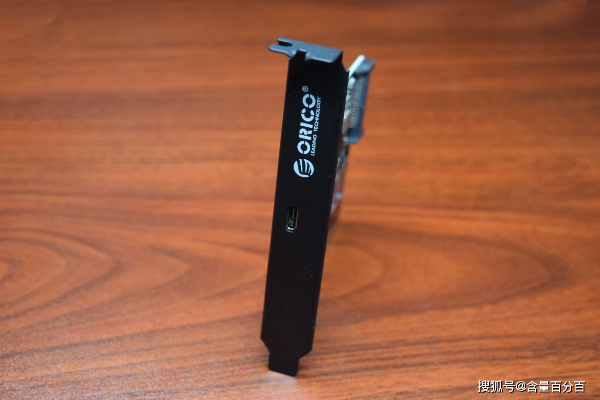

先说说ORICO PCI-e转接卡的部分，默认已经安装好长档条，长度为标准的121毫米，绝大部分机箱都可以正常安装。接口的部分只有一个，就是这个type-C接口。

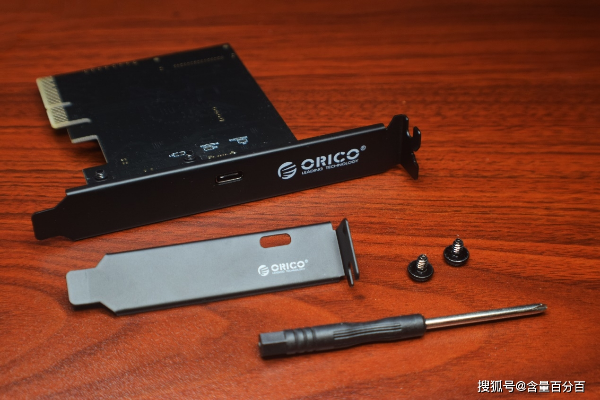

此外ORICO PCI-e转接卡随包装还提供了一个80毫米的短档条，用来安装在一些小机箱或是itx机箱上。在周边的配件上，提供了用于固定的两颗螺丝和一把螺丝刀。

芯片的部分用的是祥硕（ASMedia）的ASM3242，ASM3242 芯片采用了 PCIe 3.0 x4 接口来确保能够为外部设备提供最大的带宽，所标称的理论值就是 20Gb/s 。虽然ORICO PCI-e转接卡同时兼容X4/X8/X16，但对于协议版本同样有要求，比如X4要3.0版本以上，X8要2.0版本以上，X16要1.0版本以上。

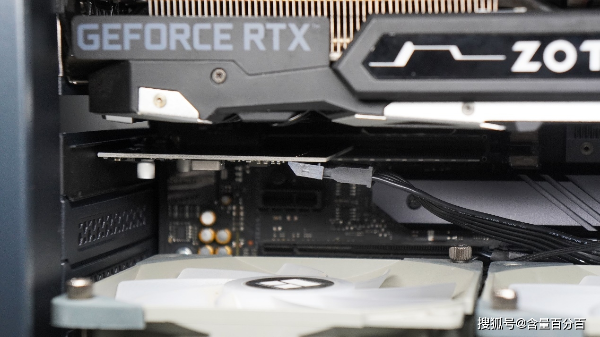

安装上很简单，只需要正常插入对应的插槽即可。那么ORICO PCI-e转接卡需要独立供电吗？需要，ORICO PCI-e转接卡自带一个15PIN供电接口，可以通过SATA接口电源线直接进行供电，确保高速传输的稳定性。

再来看看移动硬盘盒的部分，手头的移动硬盘盒基本都是10Gbps规格，想要测试最高的传输性能，就必要搭配20Gbps以上传输性能的硬盘盒。

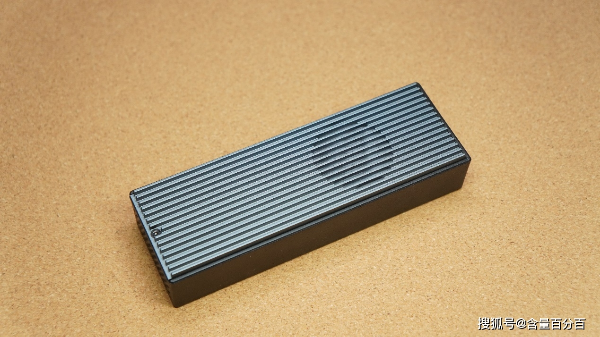

这款ORICO m.2 NVMe硬盘盒传输性能就是20Gbps，支持的SSD规格为m.2 2280 ，相比于已有的硬盘盒，这款ORICO m.2硬盘盒20Gbps的体积要大上不少，准确来说是高度上有了明显的提升，同时正面的部分加入了一个圆形的散热孔。

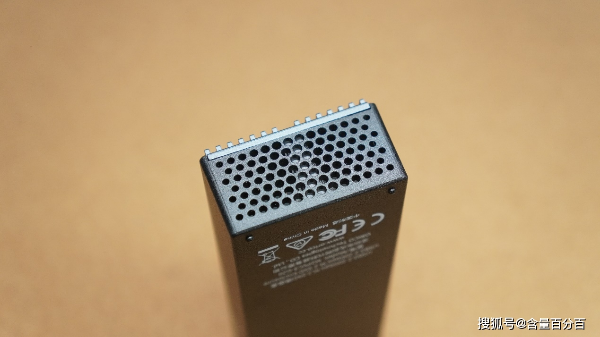

硬盘盒顶部盖子采用了全铝材质设计，除了顶部的这个散热孔外，尾部也设计有散热孔来进行辅助散热。

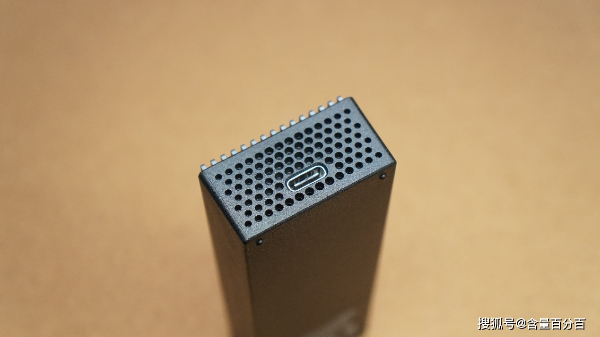

Type-C接口的部分设计在了另一端，从这个角度也可以看到硬盘盒的厚度很厚，直接原因就是与内置散热风扇设计有关。

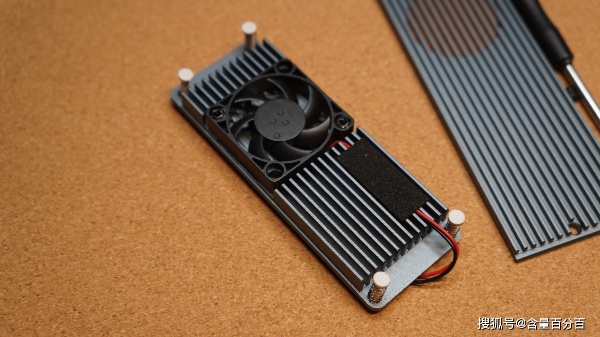

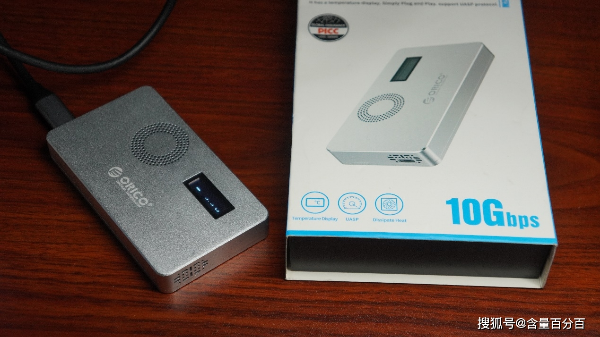

这就是金属散热片上方自带的一个小型风扇，与上面那款带显示屏的10Gbps硬盘盒的内置风扇类似，同样可以拆卸下来，通过两颗螺丝来进行固定。风扇下方的散热板采用全铝材质来确保散热性能，这套散热板通过四周的四颗白色立柱进行固定，而这也导致在拆装上会有些麻烦。

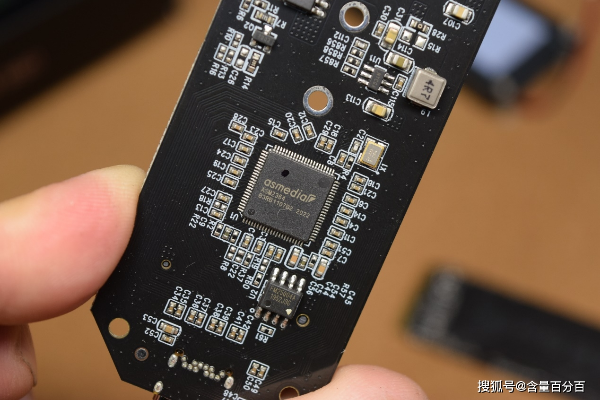

主控芯片的部分采用的是用来实现PCIe NVMe SSD桥接芯片的祥硕（ASMedia）ASM2364，支持NVMe同时可以完全满足USB 3.2 20Gbps的带宽传输需求。

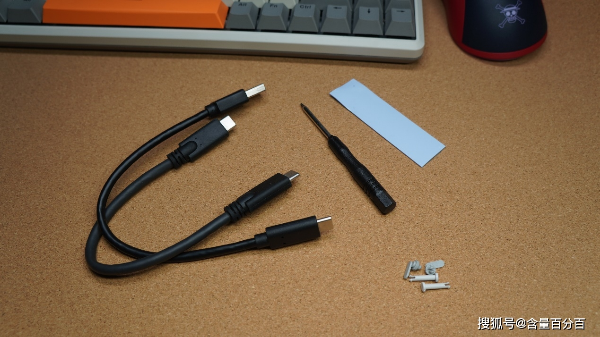

周边的配件上，随包装提供了两根较短的线材，分别是C2C和A2C，同时提供了一把用于拆装的工具螺丝刀以及专用的导热硅胶片。有一个细节做得比较好，就是固定SSD时不再是传统的螺丝，而是一种快拆式“螺帽”，通过旋转即可实现对SSD的固定与松开。

这是实际的安装效果图，ORICO m.2 NVMe硬盘盒 20Gbps搭配的m.2 NVMe SSD是技嘉1T的AORUS Gen4 SSD。ORICO m.2 NVMe 20Gbps硬盘盒支持的SSD接口类型为B key和B&M Key，尺寸上最大支持到了2280，可以满足当前绝大部分SSD的安装使用需求。

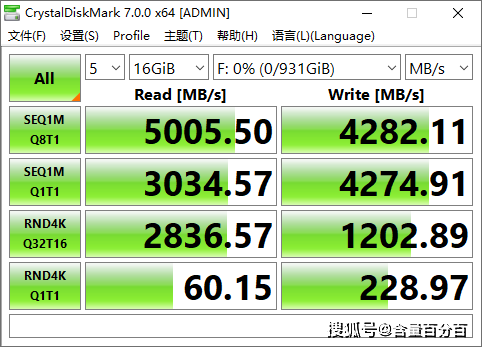

为什么要选择这款AORUS Gen4 SSD？因为要排除SSD本身读写性能瓶颈问题，顺序读写性能上应该要在2560MB/s以上，而这款AORUS Gen4 SSD的顺序读写性能分别是5000MB/s和4280MB/s，可以确保最大的测试结果。

接下来看看装有AORUS Gen4 SSD的ORICO m.2 NVMe硬盘盒 20Gbps所测试的实际结果会是多少。

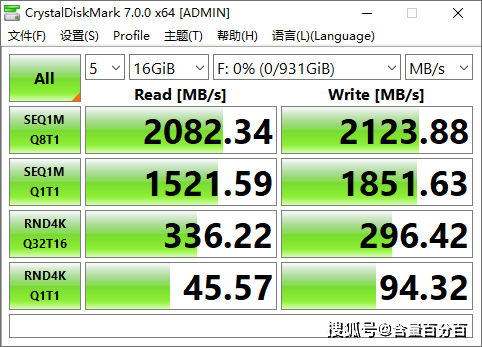

首先搭配的是CDM测试软件，参数的部分直接选择了16G，书序读写性能达到了2082MB/s和2123MB/s，已经超过官方宣传的1777MB/s和1517MB/s，所以对于那些在2000MB/s以下读写性能的m.2 NVMe SSD，20Gbps的ORICO硬盘盒和PCI-e转接卡套装可以满足正常读写的使用需求。按照20Gbps的理论结果来看，ORICO套装组合的最高传输速率可以达到2560MB/s，而实际传输性能上会因为硬件原因导致实际最高传输速率会低于理论的最高速度。

接下来看看这套组合实际的传输性能，即将装有AORUS Gen4 SSD的ORICO m.2 NVMe硬盘盒 20Gbps搭配FastCopy软件进行性能测试。

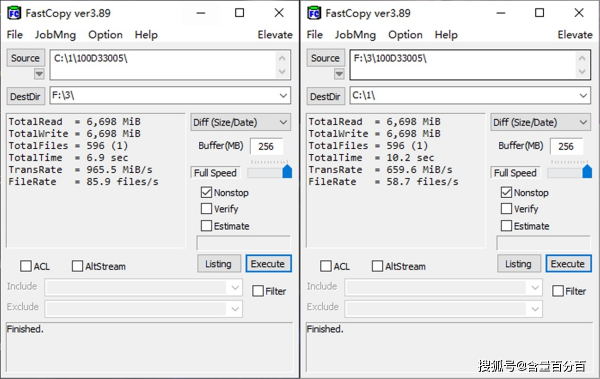

多张单反图片从电脑端写入到组装PSSD中的平均速率为965.5MB/s，从组装PSSD拷贝到电脑端的平均速率为659.6MB/s。

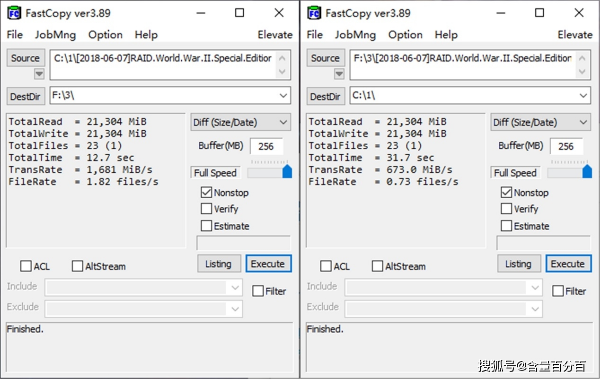

在多个游戏压缩包的传输性能上，从电脑端写入到组装PSSD中的平均速率为1681MB/s，从组装PSSD拷贝到电脑端的平均速率为673MB/s。

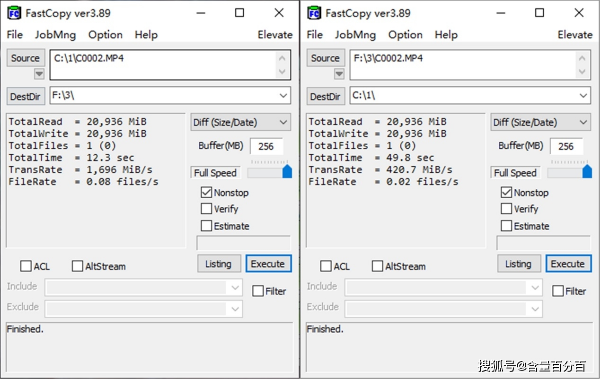

单一20G视频从电脑端写入到组装PSSD中的平均速率为1696MB/s，从组装PSSD拷贝到电脑端的平均速率为420.7MB/s。

从实际的测试结果来看，20Gbps的ORICO硬盘盒适合有2200MB/s以下读写性能的高速SSD，主动散热的设计对于提升散热性能有一定的帮助；而20Gbps PCI-e转接卡则适合主板自带USB接口性能不达标的台式机用户。

同时也要看到ORICO硬盘盒应该采用全金属机身设计，目前在固定与拆装SSD上略有些繁琐。另外PCI-e转接卡也应该加入主动散热设计，同时加入金属外壳设计并对供电接口进行二次加固设计。
